防爆分析小屋結構及配置說明

分析小屋集成是集防爆電器、采樣探頭、樣品預處理、分析儀表、售后維護于一體的系統集成，可極大地減少設計成本、提高設備投運率、增加系統安全性、提高數據準確性、降低維護費用。現已廣泛應用于石油、化工、電力、冶金等行業。

作者：中通智能

發布日期：2023-05-18

分析小屋，防爆分析小屋，防爆正壓分析小屋

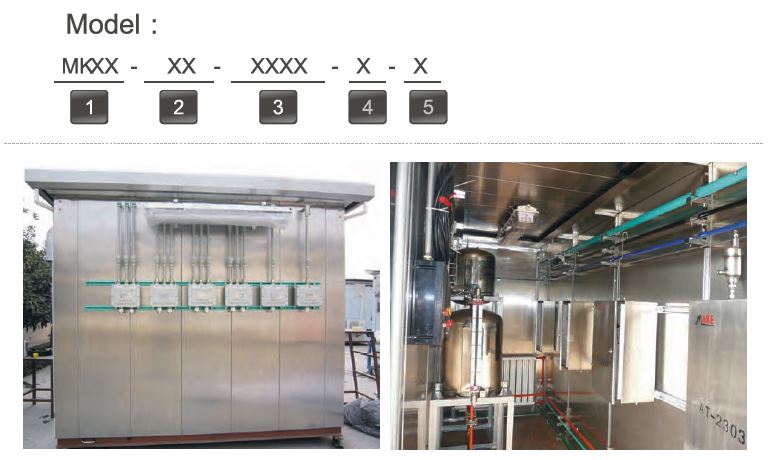

分析小屋概述：

分析小屋集成是集防爆電器、采樣探頭、樣品預處理、分析儀表、售后維護于一體的系統集成，可極大地減少設計成本、提高設備投運率、增加系統安全性、提高數據準確性、降低維護費用。現已廣泛應用于石油、化工、電力、冶金等行業。

防爆：分析小屋分為結構防爆、正壓吹掃防爆小屋。可應用于1類1區場合，其內部可放置1類2區儀表。

框架：小屋主體由槽鋼焊接而成，為框架式結構。為保證負重，側墻每米加裝負重槽鋼一根，墻面每個設備均掛裝在槽鋼掛架上，而不應安裝在側墻板上。

墻板：小屋內外墻板可采用SS316、SS304、碳鋼噴塑等材料，板材厚1.5mm；內外墻及屋頂和房頂之間充填保溫材料，墻厚75mm。

門窗：設計為1-2個，為外開型非折疊結構。門凈尺寸為2000（H）*900（W）。門上開一個500*600觀察窗，觀察窗為雙層抗爆安全玻璃窗，中間安裝防靜電金屬網。每扇門帶阻尼限位閉門器和推桿式逃生鎖，可選擇門打開時有報警提示功能，門外安裝有防雨帽和不銹鋼孔鎖及不銹鋼把手。

地板：4-6mm厚花紋鋼板，鋼板上方可選擇覆蓋3mm的絕緣橡膠。

房檐：小屋頂部四周使用雙層屋檐結構，下層房檐具備集中雨水功能，房檐下安裝4根雨水導流管（每一個房角一個），此導流管延伸至地面，雨水通過此管排放至地面，嚴禁雨水由房檐四周溢出后沿側墻板流下。

通風：小屋裝有軸流通風機1-2套，其中一套向房?jī)?nèi)抽氣，另一套向房外排氣；每套風機外側安裝開口向下、便于拆卸的防風沙罩。每套風機內側安裝百葉窗、當風機啟動時自動打開百葉窗，當風機關閉時百葉窗自動關閉，否則可選擇進行聲光報警提示。

采暖：小屋內可選擇安裝空調及暖氣，保證屋內溫度恒定。

雨棚：小屋內有標準氣瓶固定支架和安全鏈，小屋外有載氣瓶固定支架和安全鏈，小屋外安裝設備的墻面安裝防雨棚，防雨棚向外延伸600mm寬。

聯鎖：小屋內可選擇安裝聯鎖報警系統，當房?jī)?nèi)有毒、可燃?xì)怏w超標時，自動啟動聲光報警器及風機，小屋外配置有滅火器。

供電：小屋需兩路供電：1、公共設備電源：200VAC 50HZ，供給分析小屋空調、風機、照明等公共設備； 2、UPS電源：200VAC 50HZ，供給分析儀。兩路電源分別與接線箱及配電箱連接。

其他：小屋外有外殼接地端子。為方便小屋的吊運，小屋屋頂帶有起重吊耳。小屋及內部電氣設備設有銘牌，所有連接點處打有標記號，并注明走向。小屋應密閉、防雨、防塵、隔熱。分析小屋內部所有的氣路管線均采用不銹鋼管，小屋外部設有總管。
